Beschreibung

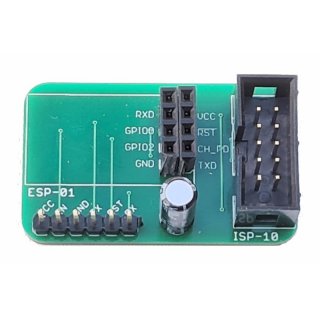

Zur Programmierung des beliebten ESP-01 Moduls mit ESP8266 Controller ist dieser Adapter optimal.
Über die 6-polige Stiftleiste können auch andere Module mit ESP8266, ESP32, ESP32-S2 oder zukünftige ESP-Controller programmiert werden. Verbinden Sie einfach die Stifte mit Jumperkabeln mit Ihrer Schaltung, in der sich der ESP-Controller oder das ESP-Modul befindet.
Es werden keine Taster oder Schalter zur Aktivierung des ESP-Bootloaders benötigt. Bei Benutzung von ESPTOOL wird der Bootloader automatisch aktiviert und nach erfolgter Programmierung die Firmware gestartet. Sollte ein anderes Programm benutzt werden, dass diese Steuerung nicht selbst übernimmt, kann der Bootloader des ESP auch durch langen Druck auf die RESET-Taste des EXA-PROG aktiviert und die Firmware nach Programmierung durch kurzen Druck gestartet werden.
Hinweise:
- Ein ESP-01 Modul gehört nicht zum Lieferumfang.
- Ein 10-poliges Flachbandkabel liegt nicht bei, da dies bereits zum Lieferumfang des EXA-PROG gehört.
- Optional: 6-pol. Jumperkabel Buchse-Buchse und 6-pol. Jumperkabel Buchse-Stecker
