Beschreibung
Diese KSQ liefert einen konstanten Strom und KEINE konstante Spannung. Die Ausgangsspannung der KSQ hängt von der Flussspannung der angeschlossenen LED ab. Deshalb sind Messungen ohne angeschlossene LED sinnlos und liefern keinen Aufschluß über die Funktion der KSQ.
Konstantromquellen (KSQs) haben im Vergleich zu klassischen Vorwiderständen den Vorteil, dass sie bei veränderlicher Eingangsspannung den Strom durch die LED und damit gleichzeitig die Helligkeit konstant halten.
Diese KSQ arbeitet als Step Down Schaltregler und erzeugt dadurch nur sehr wenig Wärme.
Dadurch ist der Regler sehr gut für den Einbau in Gehäusen geeignet.

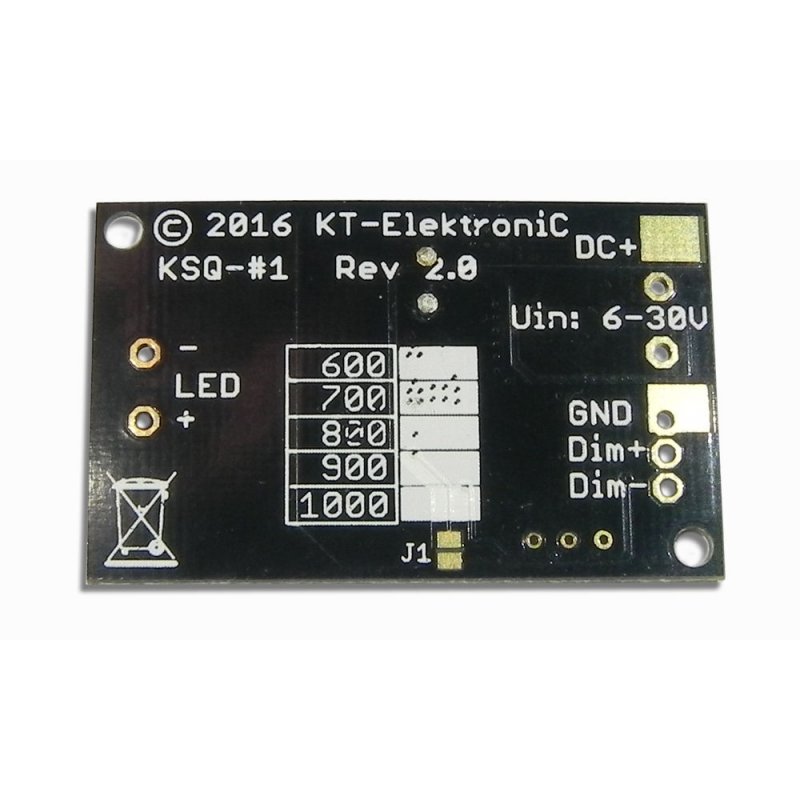

Alle Anschlüsse sind sehr gut lesbar auf der Unterseite der KSQ beschriftet(siehe Foto).
Die KSQ kann entweder mit Gleichspannung im Bereich von 0,5V-2,5V oder mittels PWM im Bereich von 100Hz-20kHz (L-Pegel = 0 V und H-Pegel = 2,5 - 5 V ) gedimmt werden. Bei PWM-Dimmung steht ein Bereich von 0-100% zur Verfügung, beim Dimmen mit Gleichspannung beginnt der Regelbereich bei ca. 20%.
Für das Dimmen mit PWM kann zwischen aktiv high und aktiv low Pegel gewählt werden. Somit ist der Betrieb mit den beliebten, preiswerten LED Fernbedienungen mit offenem Kollektor Ausgang möglich.
Ein Trimmer zum Einstellen des LED Stromes ist bei diesem Modell bereits bestückt und steht ab Werk auf Mittelstellung.
Bei 32V Eingangsspannung können bis zu 10 LEDs in Reihe/Serie gleichzeitig betrieben werden. Bei mindestens 11V Eingangsspannung können bis zu 3 LEDs in Reihe/Serie gleichzeitig betrieben werden. Bei mindestens 6V Eingangsspannung kann 1 LED betrieben werden. In den Fotos sowie im Datenblatt der KSQ sind typische Beschaltungen abgebildet.
Wichtig: Die LED-Anschlüsse dürfen nicht mit der Eingangsspannung verbunden werden. Dadurch wird entweder die KSQ oder die LED zerstört!
Konstantromquellen (KSQs) haben im Vergleich zu klassischen Vorwiderständen den Vorteil, dass sie bei veränderlicher Eingangsspannung den Strom durch die LED und damit gleichzeitig die Helligkeit konstant halten.
Diese KSQ arbeitet als Step Down Schaltregler und erzeugt dadurch nur sehr wenig Wärme.
Dadurch ist der Regler sehr gut für den Einbau in Gehäusen geeignet.
Alle Anschlüsse sind sehr gut lesbar auf der Unterseite der KSQ beschriftet(siehe Foto).
Die KSQ kann entweder mit Gleichspannung im Bereich von 0,5V-2,5V oder mittels PWM im Bereich von 100Hz-20kHz (L-Pegel = 0 V und H-Pegel = 2,5 - 5 V ) gedimmt werden. Bei PWM-Dimmung steht ein Bereich von 0-100% zur Verfügung, beim Dimmen mit Gleichspannung beginnt der Regelbereich bei ca. 20%.
Für das Dimmen mit PWM kann zwischen aktiv high und aktiv low Pegel gewählt werden. Somit ist der Betrieb mit den beliebten, preiswerten LED Fernbedienungen mit offenem Kollektor Ausgang möglich.
Ein Trimmer zum Einstellen des LED Stromes ist bei diesem Modell bereits bestückt und steht ab Werk auf Mittelstellung.
Bei 32V Eingangsspannung können bis zu 10 LEDs in Reihe/Serie gleichzeitig betrieben werden. Bei mindestens 11V Eingangsspannung können bis zu 3 LEDs in Reihe/Serie gleichzeitig betrieben werden. Bei mindestens 6V Eingangsspannung kann 1 LED betrieben werden. In den Fotos sowie im Datenblatt der KSQ sind typische Beschaltungen abgebildet.
Wichtig: Die LED-Anschlüsse dürfen nicht mit der Eingangsspannung verbunden werden. Dadurch wird entweder die KSQ oder die LED zerstört!
| IC | PT4115 |
| Betriebsart | step down / buck mode |
| Betriebstemperatur | -25 - 85°C |
| Maße der Platine | 46 x 29 x 15 |
| Eingangsspannung | 6 - 32 V DC |
| Ausgangsstrom | 700-1000 mA +- 5% |
| Wirkungsgrad | 75 - 97 % |
Frage zum Produkt
Download
| Datenblatt Konstantstromquelle: |
 Datenblatt Konstantstromquelle |
| Datenblatt PT4115: |
|
Datenblatt PT4115 |
